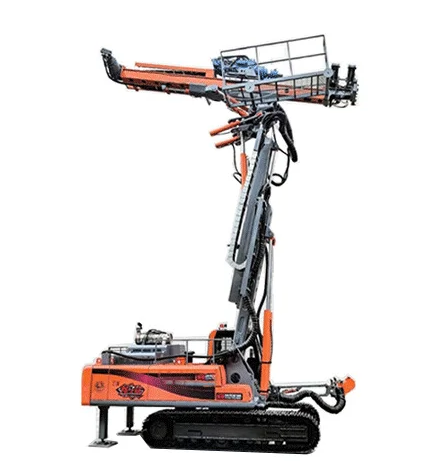

​Grundlegende Druckregelkreise einer hydraulischen Multifunktionsbohranlage

Grundlegende Druckregelkreise vonHydraulische Multifunktionsbohranlage

Der grundlegende Druckregelkreis ist von entscheidender Bedeutung, da er die Kraft und das Drehmoment bereitstellt, die von den Aktuatoren der hydraulischen Multifunktionsbohranlage benötigt werden. Kernstück dieses Kreislaufs ist das Druckregelventil, das den hydraulischen Druck regelt. Der grundlegende Druckregelkreis spielt eine entscheidende Rolle beim Betrieb der hydraulischen Multifunktionsbohranlage.

Ausgleichsschaltung

In der praktischen Technik kann der vertikale Hydraulikzylinder des hydraulischen Multifunktionsbohrgeräts aufgrund seiner eigenen Schwerkraft absinken. Um dies zu verhindern, kann eine Ausgleichsschaltung eingesetzt werden. Solche Schaltkreise werden häufig in Mechanismen wie unausgeglichenen Wipp-, Hebe- und Teleskopmechanismen in Kränen sowie in Schwerkraftabsenkmechanismen wie Kolben, Kolben und Schiebermechanismen in hydraulischen Pressen verwendet. Zu den Ausgleichsschaltungen gehören:

(1) Ausgleichskreis mit Rückschlagventil zur Unterstützung und Geschwindigkeitsbegrenzung.

(2) Ausgleichsschaltung mit einem Rückschlagdrosselventil zur Geschwindigkeitsbegrenzung und einem hydraulisch gesteuerten Rückschlagventil zur Sperrung.

Druckhaltekreislauf

Wie der Name schon sagt, hält ein Druckhaltekreislauf den Druck konstant und hält einen bestimmten Druck während einer bestimmten Phase des Arbeitszyklus aufrecht. Diese Art von Schaltung weist drei Hauptmerkmale auf:

(1) Stabiler Druck

(2) Zuverlässiger Betrieb

(3) Energieeffizienz.

Druckreduzierkreislauf

Ein Druckminderkreislauf senkt den Druck im Hydraulikkreislauf. Dies wird durch die Abstimmung eines Druckminderventils mit anderen Ventilen erreicht. Mit diesem Kreislauf kann ein stabiler Druck erreicht werden, der unter dem Versorgungsdruck der Pumpe liegt.

Druckregelkreis

Die Funktion eines Druckregelkreises besteht darin, den Druck des gesamten Hydrauliksystems der hydraulischen Multifunktionsbohranlage oder eines bestimmten Abschnitts auf einem konstanten Wert oder unter einem bestimmten Grenzwert zu halten. Zu den Druckregelkreisen gehören:

(1) Einstufiger Druckregelkreis

(2) Mehrstufiger Druckregelkreis

(3) Stufenloser Druckregelkreis.

Druckverstärkungskreislauf

Zur Erhöhung des Drucks im Hydrauliksystem wird ein Druckverstärkerkreislauf eingesetztHydraulische Multifunktionsbohranlage. Durch die Verwendung dieses Kreislaufs kann eine Hydraulikpumpe mit relativ niedrigem Ausgangsdruck verwendet werden, um Öl mit höherem Druck zu erhalten. Zusätzlich kann Druckluft als Energiequelle verwendet werden, um den gleichen Effekt zu erzielen. Ein Verstärker ist ein wesentlicher Bestandteil dieses Schaltkreises, der Folgendes umfasst:

(1) Einfachwirkender Verstärker

(2) Doppeltwirkender Verstärker.

Entladekreislauf

Die Funktion eines Entlastungskreises besteht darin, dass die Hydraulikpumpe nahezu drucklos arbeiten kann. Zu den Vorteilen einer Entladeschaltung gehören:

(1) Vermeiden Sie häufiges Starten des Motors

(2) Reduzierung der Wärmeentwicklung im Hydrauliksystem der hydraulischen Multifunktionsbohranlage

(3) Minimierung des Leistungsverlusts

(4) Verlängerung der Lebensdauer von Motor und Pumpe.

Zu den häufig verwendeten Entladekreisen gehören:

(1) Entladekreis mit einem extern gesteuerten Sequenzventil als Entladeventil

(2) Entladekreis unter Verwendung eines Bypasses mit einem Zwei-Wege-Ventil mit zwei Positionen

(3) Entladekreis mit vorgesteuertem Überdruckventil

(4) Entladekreis, der die Neutralstellungsfunktion eines Wegeventils vom Typ M (oder H, K) nutzt.
