Was sind die verschiedenen Jet-Grouting-Systeme: Single-, Double- und Triple-Fluid-Systeme?

Was sind die verschiedenen Jet-Grouting-Systeme: Single-, Double- und Triple-Fluid-Systeme?

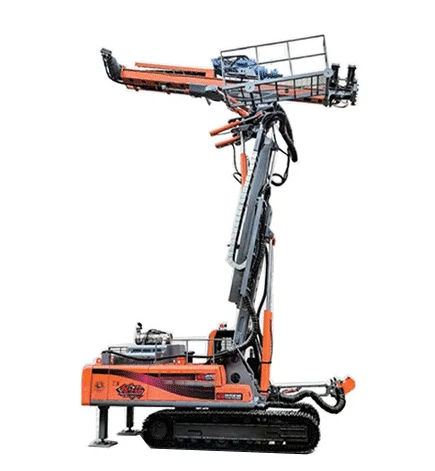

Jet Grouting ist eine äußerst anpassungsfähige Technologie zur Bodenverbesserung, bei der ein Hochdruckrotor zum Einsatz kommtStrahlbohrgerätzur Herstellung von Boden-Zement-Elementen. Seine Vielseitigkeit beruht größtenteils auf der Verwendung von drei unterschiedlichen Systemen: Single Fluid, Double Fluid und Triple Fluid. Jedes System verwendet eine andere Kombination von Flüssigkeiten (Mörtel, Luft und Wasser), um den Strahlvorgang für bestimmte Bodenbedingungen und gewünschte Säuleneigenschaften zu optimieren. Die Wahl des Systems erfordert einen Kompromiss zwischen erreichbarem Säulendurchmesser, Materialkosten, betrieblicher Komplexität und Kontrolle über die Eigenschaften des Endprodukts.

Das Single-Fluid-System (Jet 1) ist der grundlegendste Ansatz. Bei dieser Methode verwendet das Hochdruck-Rotationsstrahlbohrgerät eine einzige Flüssigkeit – eine Zementmörtelaufschlämmung – die mit sehr hohem Druck (typischerweise 400–600 bar) durch eine Düse am Monitor gepumpt wird. Der hochenergetische Mörtelstrahl erodiert den umgebenden Boden und vermischt sich gleichzeitig mit ihm zu einer Boden-Zement-Säule. Der Abraum, bestehend aus überschüssigem Mörtel und verdrängtem Boden, fließt auf natürliche Weise an die Oberfläche. Dieses System ist mechanisch einfacher, erzeugt jedoch im Allgemeinen die kleinsten Säulendurchmesser für einen bestimmten Satz von Parametern, da die Energie des Injektionsstrahls durch den Boden schneller gedämpft wird als ein luftumhüllter Strahl. Es ist in einer Reihe von Böden wirksam, von bindigem Ton bis hin zu körnigem Sand.

Das Double Fluid-System (Jet 2) erhöht die Erosionskapazität des Strahls durch Hinzufügen einer konzentrischen Drucklufthülle. Eine Hochdruck-Rotationsstrahlbohranlage, die für diese Methode konfiguriert ist, injiziert zwei Flüssigkeiten: einen Mörtelschlamm mit hohem Druck und einen Ring aus Druckluft mit viel niedrigerem Druck, der den Mörtelstrahl umgibt. Dieser Luftmantel wirkt als Isolator, verringert die Reibung zwischen dem Injektionsstrahl und dem umgebenden Boden und verhindert, dass der Strahl vorzeitig abbricht. Dadurch kann der Mörtelstrahl seine Kohärenz und Energie über eine größere Distanz aufrechterhalten, was zu einem größeren Säulendurchmesser im Vergleich zum Einzelflüssigkeitssystem im gleichen Boden führt. Der Rücklaufschlamm ist eine Mischung aus Mörtel, Erde und Luft, die effizienter an die Oberfläche transportiert wird.

Das Triple Fluid System (Jet 3) ist das komplexeste und bietet den höchsten Grad an Kontrolle. Es trennt die Bodenerosionsfunktion von der Injektionsfunktion. Eine Hochdruck-Rotationsstrahlbohranlage für das Triple-Fluid-Jet-Injektionsverfahren verwendet drei konzentrische Flüssigkeiten. Im Inneren befindet sich eine Führungsstange für Luft/Wasser. Die erste Erosionsflüssigkeit ist ein Ring aus Hochdruckwasser (oder Wasser und Luft), der ausschließlich zum Abbau der Bodenstruktur dient. Die zweite Erosionsflüssigkeit ist eine Hülle aus Druckluft, die den Wasserstrahl umgibt und ihn abschirmt, um seine Schneidreichweite und Effizienz zu maximieren. Abschließend wird durch eine separate Düse unterhalb der Erosionsdüsen eine Niederdruck-Mörtelschlämme injiziert, um den entstandenen Hohlraum zu füllen und sich mit dem erodierten Boden zu vermischen. Diese Trennung ermöglicht eine unabhängige Optimierung der Schneid- und Injektionsprozesse und führt häufig zu den größten und gleichmäßigsten Säulen, insbesondere in dichten oder zementierten Böden.

Die Auswahl des passenden Systems für den HochdruckrotorStrahlbohrgerätist eine entscheidende Designentscheidung. Das Single-Fluid-System wird häufig aufgrund seiner Einfachheit und geringeren Kosten bei weniger anspruchsvollen Bedingungen oder zur Herstellung kleinerer Säulen oder Paneele gewählt. Das Double Fluid-System sorgt für ein Gleichgewicht und bietet größere Durchmesser ohne die volle Komplexität des Triple-Systems. Das Triple-Fluid-System ist zwar das teuerste und technisch anspruchsvollste, aber für die Erzielung großer Durchmesser in schwierigen Böden wie sehr dichtem Sand, Kies oder weichem Gestein unverzichtbar. Die Entscheidung basiert auf einer detaillierten geotechnischen Untersuchung, den erforderlichen Stützeneigenschaften (Stärke und Durchmesser) und einer wirtschaftlichen Analyse der Gesamtprojektkosten.
