Wie erzeugt eine Hochdruck-Rotationsstrahlbohranlage Boden-Zement-Säulen?

Die Herstellung von Boden-Zement-Säulen mithilfe einer HochdruckrotationStrahlbohrgerätist eine hochentwickelte Bodenverbesserungstechnik, die schwache, komprimierbare Böden in stabile, tragfähige Elemente verwandelt. Bei diesem Verfahren, das international als Jet Grouting bekannt ist, wird einheimischer Boden vor Ort mit einer unter extrem hohen Drücken injizierten Zementmörtelschlämme vermischt. Die daraus resultierenden Boden-Zement-Säulen oder -Paneele können die Tragfähigkeit erheblich erhöhen, Setzungen reduzieren und für Erdrückhaltung oder hydraulische Trennwände sorgen. Die Wirksamkeit dieser Methode hängt von der enormen Energie ab, die der Hochdruck-Flüssigkeitsstrahl zur Erosion und gleichzeitigen Durchmischung des Bodens liefert.

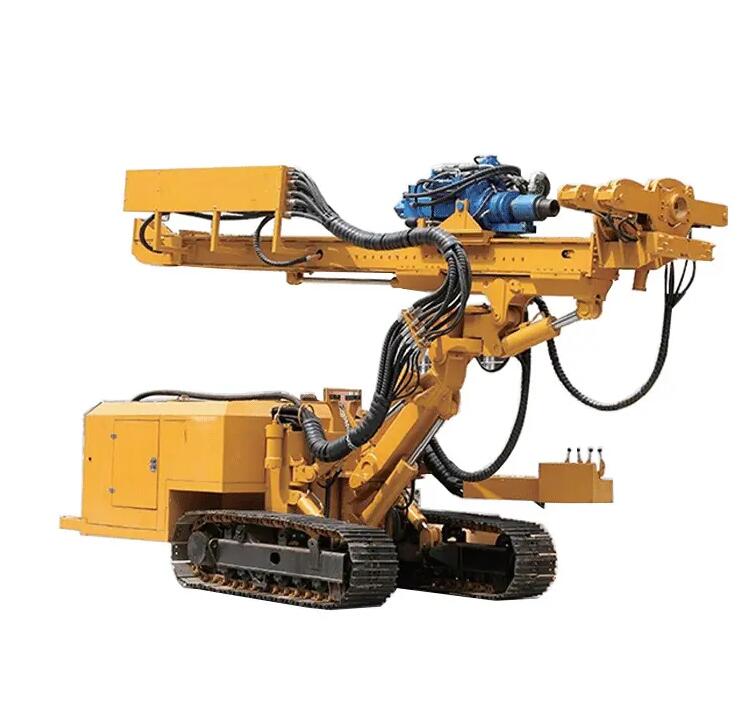

Der Prozess beginnt mit der Positionierung der Hochdruck-Rotationsstrahlbohranlage am vorgesehenen Säulenstandort. Anschließend bohrt das Bohrgerät mit einem Bohrgestänge mit relativ kleinem Durchmesser ein Führungsloch bis zur erforderlichen Behandlungstiefe, oft mit Hilfe einer Flüssigkeit oder Luft mit niedrigerem Druck, um Bohrklein zu entfernen und das Bohrloch zu stabilisieren. Diese erste Bohrphase stellt sicher, dass der Düsenstrahlstrang ungehindert die Zielzone erreichen kann. Sobald die gewünschte Tiefe erreicht ist, beginnt der Strahlinjektionsvorgang. Der Bohrstrang ist mit einer Hochdruckpumpe verbunden, die typischerweise Drücke zwischen 400 und 600 bar, manchmal sogar noch höher, erzeugen kann. Diese Pumpe drückt einen Mörtelschlamm durch die Bohrstangen und durch speziell entwickelte Düsen an der Basis des Monitors bzw. Strahlkopfs heraus.

Der Kern der Technologie liegt im Monitor und der Strahlwirkung. Wenn der Mörtel mit Überschallgeschwindigkeit aus den Düsen ausgestoßen wird, bildet er einen kohärenten, energiereichen Strahl, der die umgebende Bodenmatrix kraftvoll erodiert. Anschließend beginnt sich die Hochdruck-Rotationsbohranlage zu drehen und zieht den Bohrstrang langsam vom Bohrlochboden nach oben zurück. Die Kombination aus Rotation und Entnahme wird sorgfältig kontrolliert, um einen gleichmäßigen Säulendurchmesser sicherzustellen. Durch die erosive Kraft des Strahls entsteht ein Hohlraum, der gleichzeitig mit der Fugenmasse gefüllt und vermischt wird. Die Parameter Entnahmegeschwindigkeit, Drehzahl und Pumpendruck werden präzise auf die Bodenart und den gewünschten Säulendurchmesser abgestimmt; Beispielsweise führen eine langsamere Entnahme und ein höherer Druck im Allgemeinen zu einer Säule mit größerem Durchmesser.

Es gibt mehrere Düsenstrahlsysteme, und die Hochdruck-Rotationsstrahlbohranlage kann für das gängigste, das oben beschriebene Single-Fluid-System, konfiguriert werden. Bei diesem System fungiert allein die Fugenmasse als Schneid- und Mischmedium. Die Bodenpartikel werden zerkleinert und mit dem Zementmörtel zu einem homogenen Boden-Zement-Material vermischt. Die Eigenschaften der endgültigen Säule, wie z. B. ihre Festigkeit und Durchlässigkeit, hängen von den ursprünglichen Eigenschaften des Bodens, dem Wasser-Zement-Verhältnis des Mörtels und der Effizienz des Mischens ab. Bei diesem Prozess entsteht eine beträchtliche Menge Abraum – eine Mischung aus überschüssigem Mörtel und verdrängtem Boden –, der entlang des Ringraums des Bohrlochs an die Oberfläche zurückkehrt. Dieser Abfall muss verwaltet und in einem Rückhaltesystem zur späteren Entsorgung oder Behandlung gesammelt werden.

Die erfolgreiche Durchführung dieser Technik hängt von einer strengen Qualitätskontrolle und einem Verständnis der Boden-Strahl-Interaktion ab. Bediener der Hochdruck-Rotationsstrahlbohranlage müssen alle wichtigen Parameter, einschließlich Durchflussrate, Druck, Rotationsgeschwindigkeit und Hubgeschwindigkeit, kontinuierlich überwachen und aufzeichnen. Oft werden Vorproduktionsversuche oder Testsäulen durchgeführt, um die Konstruktionsannahmen zu bestätigen und die Betriebsparameter für die spezifischen Standortbedingungen zu verfeinern. Diese Testsäulen werden anschließend ausgehoben oder entkernt, um ihre Geometrie zu überprüfen und die Festigkeit der gewonnenen Boden-Zement-Proben zu testen. Durch die Steuerung des Energieeintrags und der Kinematik des Strahls wird der Hochdruck rotiertStrahlbohrgerätErstellt eine vorhersehbare und kompetente Boden-Zement-Säule, die den Boden effektiv verstärkt.
