​Wie kommt ein multifunktionales Ankerbohrgerät mit unterschiedlichen Bodenbedingungen zurecht?

Wie funktioniert aMultifunktionales AnkerbohrgerätMit unterschiedlichen Bodenbedingungen umgehen?

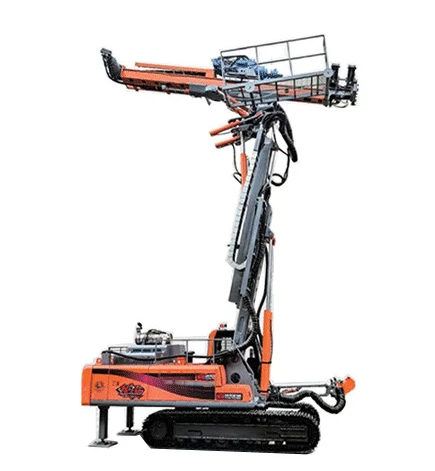

In der komplexen Welt der Geotechnik und des Bauwesens ist Boden kein einheitliches Material, sondern ein höchst veränderliches Medium. Für die erfolgreiche Installation von Ankern und Pfählen oder für die Durchführung von Bodenproben ist eine Technologie erforderlich, die sich im Handumdrehen anpassen lässt. Hier bewährt sich das multifunktionale Ankerbohrgerät. Im Gegensatz zu Ein-Methoden-Bohrgeräten handelt es sich um ein technisches Chamäleon, das mit einem vielseitigen Arsenal an Werkzeugen und Techniken ausgestattet ist, um alles von losem Sand bis hin zu festem Grundgestein zu bewältigen.

Der Kern seiner Anpassungsfähigkeit liegt in seinem modularen Aufbau und leistungsstarken hydraulischen oder elektrischen Antriebssystemen. Diese Bohrgeräte können mit verschiedenen Bohrwerkzeugen ausgestattet werden und unterschiedliche Bohrmethoden nutzen, sodass der Bediener die optimale Konfiguration für den angetroffenen Boden auswählen kann. Der Prozess beginnt mit einer gründlichen Prüfung des geotechnischen Untersuchungsberichts. Diese Daten dienen als Grundlage für die anfängliche Wahl der Bohrmethode, des Bohrstrangs und der Werkzeuge, aber die wahre Intelligenz des Bohrgeräts liegt in seiner Fähigkeit, sich in Echtzeit an die Leistung und das an die Oberfläche gebrachte Bohrgut anzupassen.

Beim Umgang mit lockeren oder lockeren Böden wie Sand, Schluff oder Aufschüttungen besteht die größte Herausforderung im Einsturz des Bohrlochs. Dabei kommt bei der Bohranlage typischerweise die Direct Mud Circulation (DMC)-Methode zum Einsatz. Eine spezielle Bohrflüssigkeit (Bentonitaufschlämmung oder Polymerschlamm) wird durch die hohle Bohrstange nach unten und aus der Bohrkrone gepumpt. Diese Flüssigkeit erfüllt einen doppelten Zweck: Sie kühlt den Bohrer und übt, was noch wichtiger ist, hydrostatischen Druck auf die Bohrlochwände aus. Die Flüssigkeit bildet einen dünnen, undurchlässigen Filterkuchen, der das Loch stabilisiert und Einstürze verhindert. In einigen Fällen werden Verrohrungssysteme gleichzeitig mit dem Bohren mechanisch vorangetrieben, um durch diese instabilen Schichten eine vorübergehende strukturelle Unterstützung zu gewährleisten.

Bei bindigen Böden wie Ton und Schluff variiert der Ansatz je nach Konsistenz. Steife Tone können mit einfacheren Methoden gebohrt werden, wie z. B. dem Schneckenbohren mit einer Schnecke mit kontinuierlichem Schneckengang, wodurch der Abraum effektiv entfernt wird. Bei weichen, wasserempfindlichen Tonen, die verschmieren oder plastisch werden können, könnte die Bohranlage jedoch auf Techniken umsteigen, die Störungen minimieren. Luftdrehbohren mit einem Imlochhammer (DTH) kann effektiv sein, wenn der Ton nicht zu nass ist, wobei Druckluft zum Kühlen des Bohrers und zum Spülen des Bohrkleins verwendet wird. Alternativ wird häufig das Verrohrungsbohren mit einem Oszillator oder Rotator verwendet, um eine provisorische Stahlverrohrung vor der Bohrkrone voranzutreiben und so ein sauberes, stabiles Bohrloch mit minimaler Wandschmierung zu gewährleisten, was für eine gute Verbindung zwischen Mörtel und Boden in den Ankern von entscheidender Bedeutung ist.

Die anspruchsvollsten Bedingungen sind Felsformationen. Um hartes Gestein zu durchdringen, verwenden multifunktionale Bohrgeräte hauptsächlich die Methoden „Top Hammer“ oder „Down-The-Hole“ (DTH). Beim Top Hammer führt ein hydraulischer Hammer am oberen Ende des Bohrstrangs schnelle Schläge aus und überträgt Energie über die Stangen auf einen Bohrer. Für tiefere Löcher oder härteres Gestein ist der DTH-Hammer überlegen; Es befindet sich direkt hinter dem Bohrer am Boden des Lochs und liefert Energie mit viel höherer Effizienz direkt an das Gestein. Druckluft spült die Gesteinssplitter aus dem Loch. Für das härteste und abrasivste magmatische oder metamorphe Gestein kann das Bohrgerät mit imprägnierten Diamantbohrkronen zum Kernbohren oder leistungsstarken Rotations-Schlagsystemen ausgestattet sein, die Brechstoß mit Scherrotation kombinieren.

Eine große Herausforderung ist schließlich die Bewältigung gemischter Gesteinsschichten oder heterogener Schichten, in denen sich Bodenschichten und fragmentiertes Gestein (Brekzien) abwechseln. Hier glänzt die Multifunktionalität des Rigs. Ein Bediener beginnt möglicherweise mit einem DTH-Hammer für eine Gesteinsschicht und wechselt dann sofort zu einem Verrohrungssystem mit einem exzentrischen Bohrer, wenn er auf eine darüber liegende Tasche aus losem Kies trifft. Diese „Casing-while-Drilling“-Technologie ermöglicht es, die äußere Verrohrung durch die instabile Zone vorzuschieben, während der innere Bohrstrang in die nächste Schicht vordringt, und das alles in einem nahtlosen Arbeitsgang.

Abschließend amultifunktionales Ankerbohrgerätbewältigt unterschiedliche Bodenbedingungen nicht durch bloße Kraft, sondern durch intelligente Vielseitigkeit. Es ist eine Plattform für mehrere Bohrphilosophien – Stabilisierung durch Flüssigkeiten, mechanische Unterstützung durch Verrohrung und Fragmentierung durch Schlag oder Rotation. Durch die nahtlose Integration dieser Methoden bietet es die Zuverlässigkeit, Effizienz und Präzision, die für moderne Fundament- und Verankerungsarbeiten in unserer unvorhersehbaren unterirdischen Welt erforderlich sind.
