​Können Jet-Injektionsgeräte zur Herstellung unterirdischer Dichtwände verwendet werden?

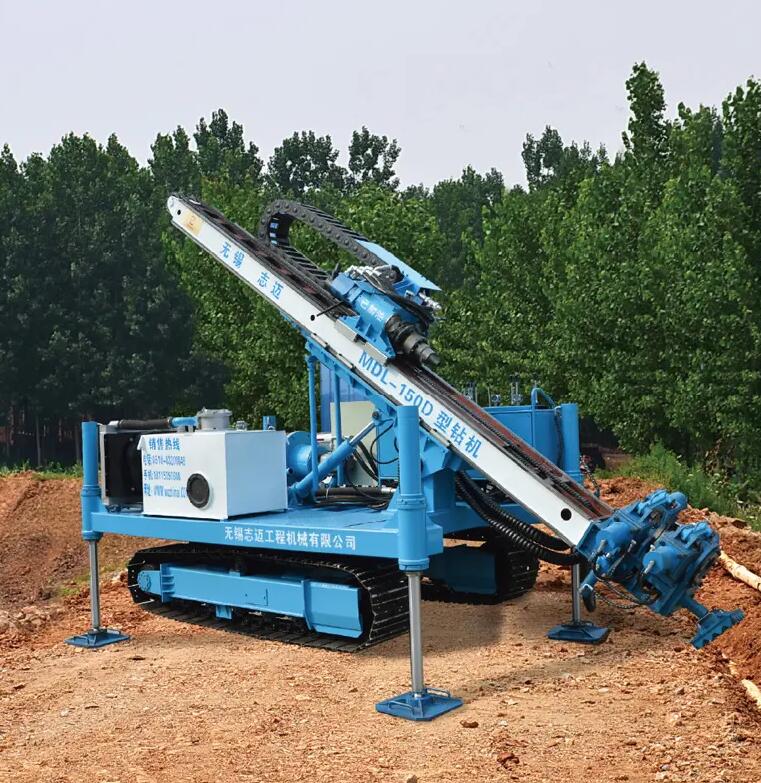

KannJet-InjektionsanlagenZur Herstellung unterirdischer Dichtwände verwendet werden?

Unterirdische Dichtwände sind vertikale Barrieren, die dazu dienen, den Grundwasserfluss zu kontrollieren, Schadstoffe einzudämmen oder strukturelle Unterstützung in der Geotechnik und Umwelttechnik zu bieten. Traditionell werden hierfür Techniken wie Schlitzwände, Spundwände oder Schlitzwände eingesetzt. Allerdings haben sich Düsenstrahlbohrgeräte als vielseitige und effektive Alternative herausgestellt, insbesondere bei komplexen Bodenverhältnissen oder beengten Standorten. In diesem Artikel werden die Machbarkeit, Methoden und Vorteile des Einsatzes von Düsenstrahlgeräten zur Herstellung unterirdischer Dichtwände untersucht, zusammen mit technischen Überlegungen und Einblicken in Fallstudien.

Prinzipien des Düsenstrahlverfahrens für Dichtwände

Beim Jet-Injektionsverfahren wird der Boden vor Ort mit Hochdruck-Flüssigkeitsstrahlen (Mörtel, Wasser oder Luft) erodiert und mit einem zementären Bindemittel vermischt, um Säulen, Platten oder kontinuierliche Barrieren zu bilden. Bei Dichtwänden werden nacheinander überlappende Düsenstrahlsäulen erstellt, um eine dichte vertikale Membran zu bilden. Drei primäre Düsenstrahlverfahren können angewendet werden:

Single-Fluid-System: Hochdruckmörtel allein erodiert und vermischt sich mit dem Boden.

Doppeltes Flüssigkeitssystem: Der Mörtelstrahl wird von einem Luftstrahl umhüllt, um die Erosionsreichweite zu erhöhen.

Triple-Fluid-System: Getrennte Wasser- und Luftstrahlen erodieren den Boden, gefolgt von der Injektion von Mörtel zum Mischen.

Das Triple-Fluid-System wird oft für Dichtwände bevorzugt, da es größere Säulendurchmesser und eine bessere Homogenität in verschiedenen Böden erreichen kann.

Vorteile gegenüber herkömmlichen Methoden

Anpassungsfähigkeit: Jet-Injektionsgeräte können in Böden eingesetzt werden, in denen herkömmliche Methoden Schwierigkeiten bereiten, wie z. B. Geröllschichten, weicher Ton oder gemischte Oberflächenbedingungen.

Minimale Vibrationen: Im Gegensatz zu Pfahlrammen verursacht die Strahlinjektion nur geringe Vibrationen und eignet sich daher für die Nähe empfindlicher Strukturen.

Keine Gräben erforderlich: Eliminiert das Risiko eines Grabeneinsturzes und reduziert den Entwässerungsbedarf.

Anpassbare Geometrie: Wände können in unterschiedlichen Tiefen (bis zu 50+ Metern) und Winkeln errichtet werden, einschließlich gebogener oder unregelmäßiger Anordnungen.

Entwurfs- und Bauprozess

Standortuntersuchung: Eine detaillierte Bodenprofilierung ist entscheidend, um die Strahlparameter (Druck, Rotationsgeschwindigkeit, Entnahmerate) und die Säulenüberlappung zu bestimmen.

Layout und Reihenfolge: Die Spalten haben einen Abstand von 70–90 % ihres Durchmessers, um Kontinuität zu gewährleisten. Um Bodenerschütterungen zu vermeiden, sind primäre und sekundäre Säulensequenzen geplant.

Echtzeitüberwachung: Moderne Bohrinseln integrieren Sensoren zur Überwachung von Durchfluss, Druck und Säulenbildung und ermöglichen so Anpassungen während des Baus.

Qualitätsüberprüfung: Kernprobenentnahmen, Durchlässigkeitstests und geophysikalische Methoden bestätigen die Wandintegrität und die hydraulische Leistung.

Fallstudie: Schadstoffeindämmung an einem Industriestandort

Eine Chemiefabrik in Europa benötigte eine Dichtwand, um das Auswaschen von Schadstoffen ins Grundwasser zu verhindern. Aufgrund der heterogenen Untergrundverhältnisse (abwechselnde Sand- und Schluffschichten) wurde die Düsenstrahltechnik gewählt. Mittels Dreifach-Jet-Injektion wurde eine 1,2 Meter dicke Wand mit einer Tiefe von 30 Metern errichtet. Tests nach dem Bau ergaben eine hydraulische Leitfähigkeit von unter 10⁻⁷ cm/s und erfüllten damit strenge Umweltstandards. Das Projekt wurde 20 % schneller als Schlitzwand-Alternativen abgeschlossen, wobei 40 % weniger Abraum anfiel.

Einschränkungen und Herausforderungen

Bodeneinschränkungen: Bei hochdurchlässigem Kies oder organischem Torf kann das Erreichen einer geringen Durchlässigkeit eine Vorbehandlung oder modifizierte Fugenmörtelmischungen erfordern.

Qualitätskontrolle: Inkonsistente Bodenschichten können zu ungleichmäßigen Säulendurchmessern führen, wodurch die Gefahr von Lücken in der Wand besteht. Eine strenge Überwachung ist unerlässlich.

Kostenfaktoren: Strahlinjektionen können bei einfachen Bodenverhältnissen pro Laufmeter teurer sein als Schlitzwände, obwohl sich durch verkürzte Zeitpläne und Nebenarbeiten insgesamt Projekteinsparungen ergeben können.

Zukünftige Innovationen

Neue Technologien wie gerichtetes Düsenstrahlverfahren und Roboterbohrführung verbessern die Präzision von Dichtwänden. Es werden auch Biopolymer-Fugenmörtel getestet, um den CO2-Fußabdruck von Barrieren zu reduzieren und gleichzeitig die Leistung aufrechtzuerhalten.

Abschluss

Düsenstrahlanlagensind nicht nur in der Lage, wirksame unterirdische Dichtwände zu schaffen, sondern bieten auch in anspruchsvollen Szenarien oft überlegene technische und ökologische Vorteile. Indem sie maßgeschneiderte, schonende Lösungen ermöglichen, sind sie zu einem wertvollen Werkzeug für Geotechnik- und Umweltingenieure weltweit geworden. Eine erfolgreiche Umsetzung hängt von gründlicher Planung, fachmännischer Durchführung und solider Qualitätssicherung ab – ein Beweis dafür, dass Düsenstrahlverfahren weit mehr als eine Nischentechnik zur Bodenverbesserung ist.
