​Welche Faktoren bestimmen den Durchmesser einer Säule beim Düsenstrahlverfahren?

Welche Faktoren bestimmen den Durchmesser einer Säule beim Düsenstrahlverfahren?

Beim Düsenstrahlverfahren ist der Säulendurchmesser ein entscheidender Parameter, der die Wirksamkeit, Effizienz und Wirtschaftlichkeit von Bodenverbesserungsprojekten direkt beeinflusst. Im Gegensatz zu konventionellen Bohrschächten werden Düsenstrahlsäulen durch Erosion und Vermischung des Bodens vor Ort mit Hochdruck-Fluidstrahlen gebildet. Ihr Durchmesser wird also nicht durch eine Bohrkrone festgelegt, sondern hängt von einem komplexen Zusammenspiel verschiedener Faktoren ab. Das Verständnis dieser Variablen ist für Planer und Betreiber von entscheidender Bedeutung, um die gewünschten Säulenabmessungen und Boden-Zement-Eigenschaften zu erreichen. In diesem Artikel werden die entscheidenden Schlüsselfaktoren analysiertStrahlinjektionSäulendurchmesser, kategorisiert nach Ausrüstungs-, Boden-, Betriebs- und Konstruktionsparametern.

1. Ausstattung und technische Daten

Strahldruck und Durchflussrate: Ein höherer Flüssigkeitsdruck (typischerweise 30–60 MPa) und eine höhere Durchflussrate erhöhen die Erosionsenergie und vergrößern den Säulendurchmesser. Triple-Fluid-Systeme erreichen aufgrund der stärkeren Bodenzerstörung häufig größere Durchmesser als Single-Fluid-Systeme.

Düsendesign: Düsendurchmesser, Anzahl und Ausrichtung beeinflussen die Strahlgeschwindigkeit und das Sprühmuster. Größere oder mehrere Düsen können die Erosionszone verbreitern.

Rotations- und Rückzugsgeschwindigkeit: Langsamere Rotation und Rückzug ermöglichen eine höhere Energieabgabe pro Tiefe und vergrößern den Durchmesser. Eine übermäßige Langsamkeit kann jedoch zu übermäßiger Erosion und zum Zusammenbruch führen.

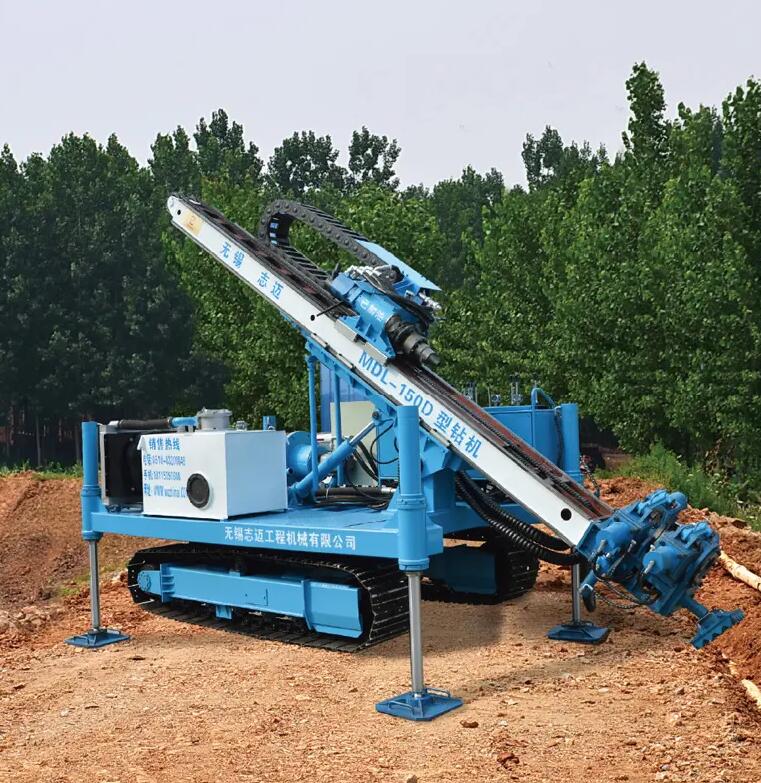

Gerätetyp und Leistung: Fortschrittliche Geräte mit automatischer Parametersteuerung ermöglichen gleichmäßigere Durchmesser unter unterschiedlichen Bedingungen.

2. Bodeneigenschaften

Bodentyp und -dichte: Körnige Böden (Sande, Kies) sind erodierbarer und weisen häufig größere Durchmesser auf als bindiger Ton. Dichte oder zementierte Böden erfordern einen höheren Energieeintrag.

Korngrößenverteilung: Gut abgestufte Böden mit Feinanteilen können die Strahldurchdringung einschränken und den Durchmesser verringern. Saubere Sande oder weiche Schluffe sind ideal für größere Säulen.

Grundwasserbedingungen: Hohe Grundwasserspiegel können die Strahlausbreitung begünstigen, können aber auch Bindemittel wegspülen, wenn sie nicht kontrolliert werden.

In-Situ-Spannung: Überlagerungsdruck in tiefen Schichten komprimiert die Säule und verringert den Durchmesser im Vergleich zu geringeren Tiefen.

3. Betriebsparameter

Eigenschaften der Fugenmörtelmischung: Viskosität, Abbindezeit und Dichte beeinflussen die Strahlkohäsion und die Bodenvermischung. Thixotrope Fugenmörtel können größere Säulenformen beibehalten.

Luft- oder Wasserumhüllung: In Doppel-/Dreifachflüssigkeitssystemen bewahren Umhüllungsstrahlen die Strahlenergie über größere Entfernungen und vergrößern den Durchmesser.

Hebeschritte und Verweilzeit: Einige Techniken verwenden schrittweises Zurückziehen mit Pausen, um die Mischung und den Durchmesser zu verbessern.

4. Design- und Ausführungsfaktoren

Stützenabstand und Überlappung: Der Durchmesser muss so ausgelegt sein, dass eine Überlappung in Stützenrastern für Wände oder Platten gewährleistet ist.

Überlegungen zur Tiefe: Aufgrund von Energieverlust und Bodenbeschränkung nimmt der Durchmesser häufig mit der Tiefe ab.

Qualitätsanforderungen: Für tragende Säulen können größere Durchmesser spezifiziert werden, während bei Trennwänden die Kontinuität Vorrang vor der Größe haben kann.

Praktische Implikationen und Fallbeispiele

Bei einem Projekt zur Stabilisierung von losem Sand für ein Brückenwiderlager lag der angestrebte Stützendurchmesser bei 1,5 Metern. Erste Versuche mit Einflüssigkeitsstrahlen bei 40 MPa ergaben aufgrund der Sandverdichtung nur Durchmesser von 1,1 Metern. Durch die Umstellung auf ein Dreiflüssigkeitssystem mit 50 MPa Druck und langsamerem Rückzug (10 cm/min) wurde der erforderliche Durchmesser erreicht. Bodentests bestätigten die verbesserte Gleichmäßigkeit und Festigkeit.

Überwachung und Anpassung

Echtzeit-Überwachungssysteme verfolgen Parameter wie Druck, Durchfluss und Drehmoment und ermöglichen es dem Bediener, Einstellungen dynamisch anzupassen. Die Überprüfung nach dem Bau durch Kernbohrung oder CPT gewährleistet die Einhaltung des Durchmessers.

Abschluss

Der Säulendurchmesser beim Düsenstrahlverfahren ist keine Konstante, sondern ein kontrollierbares Ergebnis, das von den Fähigkeiten der Ausrüstung, der Reaktion des Bodens und der betrieblichen Fachkenntnis abhängt. Durch die Optimierung dieser Faktoren können Ingenieure die Düsenstrahltechnik an verschiedene geotechnische Herausforderungen anpassen und dabei Leistung und Kosteneffizienz in Einklang bringen. Mit der Weiterentwicklung der Modellierungs- und Überwachungstechnologien wird die Vorhersage und Steuerung von Säulenabmessungen noch präziser und stabilerDüsenstrahlverfahrenRolle im modernen Grundbau.
