​Wie lässt sich die Qualität des Jet-Grouting mit einer Hochdruckanlage kontrollieren?

Wie kontrolliert man die Qualität des Jet-Grouting mit einer Hochdruckanlage?

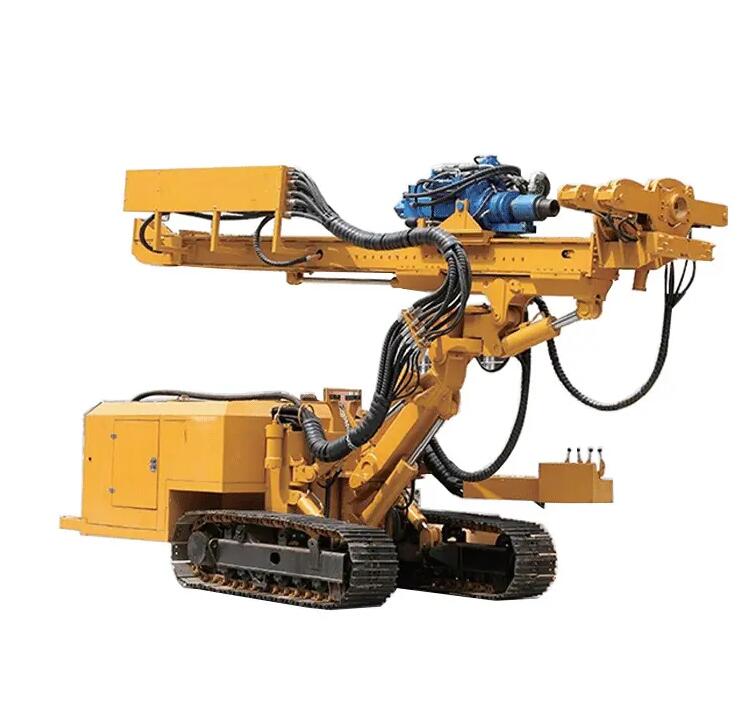

Die Qualitätskontrolle beim Düsenstrahlinjektionsverfahren ist von größter Bedeutung, da es sich bei dem Verfahren um verdeckte Arbeiten im Untergrund handelt, bei denen Mängel die strukturelle Integrität, Wasserdichtigkeit oder langfristige Haltbarkeit beeinträchtigen können. HochdruckDüsenstrahlanlagenObwohl sie hochwirksam sind, erfordern sie eine sorgfältige Überwachung, um konsistente Ergebnisse sicherzustellen. In diesem Artikel wird ein umfassender Qualitätskontrollrahmen beschrieben, der die Planungs-, Ausführungs-, Überwachungs- und Verifizierungsphasen umfasst und an internationalen Standards wie EN 12716 und ASTM D6001 ausgerichtet ist.

1. Planung und Versuche vor dem Bau

Bodenuntersuchung: Führen Sie detaillierte geotechnische Untersuchungen durch, um Bodenvariabilität, Grundwasser und Hindernisse zu charakterisieren.

Testprogramm: Führen Sie Feldversuche durch, um optimale Strahlparameter (Druck, Durchfluss, Rotations-/Entzugsgeschwindigkeiten) für verschiedene Bodenschichten zu ermitteln.

Design der Fugenmischung: Im Labor getestete Fugenverhältnisse auf Festigkeit, Durchlässigkeit und Verarbeitbarkeit. Verwenden Sie bei Bedarf Zusatzstoffe für bestimmte Bedingungen.

2. Echtzeitüberwachung während der Bauphase

Moderne Hochdruckanlagen sind mit Sensoren und Datenloggern ausgestattet, um Folgendes zu überwachen:

Hydraulische Parameter: Einspritzdruck (typischerweise 30–60 MPa), Durchflussrate und Volumen.

Mechanische Parameter: Rotationsgeschwindigkeit (5–20 U/min), Rückzugsgeschwindigkeit (5–30 cm/min) und Drehmoment.

Eigenschaften des Mörtels: Inline gemessene Dichte und Viskosität.

Abweichungen außerhalb der Toleranzen lösen Alarme aus und führen zu sofortigen Korrekturmaßnahmen. Automatisierte Systeme können Parameter als Reaktion auf Echtzeit-Feedback anpassen.

3. Säulengeometrie und Kontinuitätssicherung

Vertikalität und Ausrichtung: Verwenden Sie Neigungsmesser oder Kreiselwerkzeuge, um die Vertikalität der Bohrstange zu überwachen, insbesondere bei tiefen Säulen.

Kontrolle des Säulendurchmessers: Indirekte Methoden wie Hebungstests oder Bodenhubmessungen können auf einen ausreichenden Durchmesser hinweisen. Bei kritischen Projekten können Bohrlochkameras oder geophysikalische Tomographie eingesetzt werden.

Überprüfung der Überlappung: Stellen Sie durch präzise Positionierungssysteme (GPS oder Totalstation) sicher, dass sich aufeinanderfolgende Säulen gemäß der Planung überlappen (normalerweise 10–30 % des Durchmessers).

4. Materialqualität und Handhabung

Steuerung der Mischanlage: Die automatisierte Dosierung mit gewichtsbasierten Messungen sorgt für eine gleichmäßige Zusammensetzung des Mörtels.

Probenahme und Tests: Nehmen Sie regelmäßig Fugenmörtelproben, um die Abbindezeit, Festigkeit und Dichte zu überprüfen.

Gerätekalibrierung: Kalibrieren Sie regelmäßig Druckmessgeräte, Durchflussmesser und Pumpen.

5. Überprüfung nach dem Bau

Kernbohrungen und Labortests: Extrahieren Sie Kerne aus ausgewählten Säulen, um die uneingeschränkte Druckfestigkeit, Dichte und Homogenität zu bewerten.

Durchlässigkeitstests: Führen Sie für Dichtwände In-situ-Durchlässigkeitstests (z. B. Fallkopftests) oder Labortests an Kernen durch.

Zerstörungsfreie Prüfung: Durch Ultraschallmessungen, Wärmebildaufnahmen oder Widerstandsuntersuchungen können Hohlräume oder Inkonsistenzen erkannt werden.

Belastungstests: Führen Sie Plattenlasttests oder Integritätstests für tragende Säulen durch.

6. Dokumentation und Compliance

Führen Sie ein detailliertes Qualitätsdossier, einschließlich:

Bestandsdaten mit GPS-Koordinaten und Tiefen.

Parameterprotokolle und Anomalieberichte.

Laborprüfzeugnisse und Prüfberichte.

Vergleich der Ergebnisse mit Designspezifikationen (z. B. Festigkeit > 1 MPa, Permeabilität < 10⁻⁶ cm/s).

Fallbeispiel: Abdichtung eines Tunnelportals

Bei einem Eisenbahntunnelprojekt wurde mittels Jet-Grouting eine wasserdichte Abdichtung rund um das Portal aus sandigem Kies hergestellt. Die Qualitätskontrolle umfasste eine Druck-/Strömungsüberwachung in Echtzeit, tägliche Mörtelprüfungen und Kernbohrungen nach dem Bau. Eine Säule zeigte eine geringe Festigkeit; Die Untersuchung ergab, dass während des Baus eine Düse verstopft war. Die Säule wurde neu gebohrt und neu verfugt, um einen möglichen Wassereinbruch zu vermeiden.

Häufige Fallstricke und Abhilfemaßnahmen

Inkonsistente Durchmesser: Häufig aufgrund unterschiedlicher Abzugsgeschwindigkeiten. Abhilfe: Automatisierte Entnahmekontrolle nutzen und Betreiber schulen.

Schwache Festigkeit: Kann auf eine schlechte Boden-Mörtel-Mischung oder ein falsches Wasser-Zement-Verhältnis zurückzuführen sein. Passen Sie die Parameter an und verlängern Sie die Mischzeit.

Probleme mit der Durchlässigkeit: Lücken zwischen den Säulen können durch überlappende Neuverfugung behoben werden.

Abschluss

Qualitätskontrolle imStrahlinjektionmit Hochdruckanlagen ist ein vielschichtiger Prozess, der die Integration von Technologie, Fachwissen und strengen Protokollen erfordert. Durch den Einsatz digitaler Überwachung, systematischer Tests und adaptiver Verwaltung können Ingenieure Düsenstrahlelemente liefern, die den höchsten Leistungsstandards entsprechen und so die Sicherheit und Langlebigkeit geotechnischer Strukturen gewährleisten.
