Wie bohrt eine Bohranlage mit Top-Antrieb schneller als herkömmliches Drehbohren?

Wuxi Ruimai Engineering Machinery Co., Ltd.unterstreicht, wie aTop-Drive-Bohrmaschineing RigVerbessert die Bohrgeschwindigkeit bei komplexen Bodenverhältnissen, bei denen herkömmliche Rotationssysteme häufig Probleme mit Effizienz und Stabilität haben. Bei modernen Infrastruktur- und Ressourcenexplorationsprojekten kommt es bei der Bohrgeschwindigkeit nicht mehr nur auf die Motorleistung an, sondern zunehmend auch darauf, wie effektiv Drehmoment, Schlagenergie und hydraulische Steuerung in einen kontinuierlichen Arbeitszyklus integriert werden. Dieser Wandel im technischen Denken erklärt, warum Top-Antriebssysteme in einer Vielzahl von Feldeinsätzen zunehmend an Bedeutung gewinnen.

Beim konventionellen Drehbohren beobachtete Einschränkungen

Herkömmliche Rotationsbohrverfahren basieren auf einer oberflächengetriebenen Rotation, die durch einen Bohrstrang übertragen wird. Obwohl dieser Ansatz seit Jahrzehnten weit verbreitet ist, zeigen sich seine Grenzen bei heterogenen oder instabilen Formationen.

In Kiesschichten oder gebrochenen Gesteinszonen kann ein Drehmomentverlust entlang des Bohrstrangs die effektive Schnittkraft am Bohrer verringern. Beim Auftreffen auf Verfüllschichten oder weich-hart eingebettete Formationen nehmen die Vibrationen des Bohrgestänges zu, was häufig zu Abweichungen oder vorübergehenden Unterbrechungen führt. Diese Unterbrechungen verlangsamen nicht nur den Fortschritt, sondern erhöhen auch den Werkzeugverschleiß.

Eine weitere Einschränkung ist die Schwierigkeit, Situationen mit festsitzenden Rohren zu bewältigen. Bei herkömmlichen Aufbauten erfordert das Umkehren und Lösen eines verklemmten Bohrstrangs häufig zeitaufwändige manuelle Anpassungen. Diese Ineffizienzen häufen sich, insbesondere in tiefen oder mehrschichtigen Bohrumgebungen.

Was sich mit einem Top-Antriebssystem ändert

A Top-Drive-BohrgerätÄndert die Drehmomentübertragungsposition vom Oberflächentisch zu einem am Mast montierten hydraulischen Drehkopf. Diese strukturelle Anpassung mag einfach erscheinen, verändert jedoch die Bohrdynamik erheblich.

Anstatt den gesamten Bohrstrang von unten zu drehen, wird das Drehmoment direkt an der Oberseite des Bohrstrangs ausgeübt. Dies reduziert den Energieverlust und ermöglicht eine kontinuierliche Rotation beim Hinzufügen oder Entfernen von Rohrabschnitten. Das Ergebnis ist ein reibungsloserer Betrieb und weniger Unterbrechungen bei der Tiefenverlängerung.

Direkte Drehmomentübertragung und Rotationsstabilität

Durch den Wegfall mehrerer Zwischenübertragungspunkte wird der Energieverlust reduziert. Insbesondere in Formationen mit ungleichmäßigem Widerstand wird die Rotation stabiler. Diese Stabilität ist einer der Hauptgründe dafür, dass sich die Bohrgeschwindigkeit unter gemischten geologischen Bedingungen verbessert.

Reverse-Impact-Funktion in komplexen Formationen

Moderne Systeme, wie sie von Wuxi Ruimai Engineering Machinery entwickelt wurden, integrieren rotierende Schlagköpfe, die eine umgekehrte Schlagwirkung ermöglichen. Wenn es zu Bohrblockaden kommt, hilft der umgekehrte Schlag dabei, das Futterrohr und die Bohrstange zu lösen und so Ausfallzeiten durch festsitzende Werkzeuge zu reduzieren.

Optimierung des hydraulischen Load-Sensing-Systems

Ein Load-Sensing-Hydrauliksystem passt die Pumpenleistung basierend auf dem Echtzeitwiderstand an. Anstatt mit konstantem Druck zu arbeiten, wird die Energie dynamisch verteilt, was sowohl die Kraftstoffeffizienz als auch das mechanische Ansprechverhalten verbessert.

Warum die Bohrgeschwindigkeit in der Praxis zunimmt

Der Geschwindigkeitsvorteil eines multifunktionalen Ankerbohrgeräts beruht nicht auf einem einzelnen Faktor, sondern auf kombinierten Systemverbesserungen.

Erstens ermöglicht die kontinuierliche Rohrhandhabung das Bohren ohne häufige Unterbrechungen für den Gestängeanschluss. Zweitens stellt die hydraulische Reaktionsfähigkeit sicher, dass das Drehmoment immer mit dem Formationswiderstand übereinstimmt. Drittens ermöglicht die verbesserte Mastmobilität das Bohren in mehreren Winkeln, sodass die gesamte Maschine nicht mehr neu positioniert werden muss.

Unter praktischen Feldbedingungen führen diese Verbesserungen zu weniger Verzögerungen bei Übergängen zwischen Schichten, insbesondere in Umgebungen wie:

- Kiesreiche Flussbetten
- Eingebrochene Bohrlochzonen
- Tiefbrunnenformationen
- Gemischte Boden-Gesteins-Grenzflächen

Technische Leistungsübersicht

Die folgende vereinfachte Spezifikationsübersicht veranschaulicht, wie Systemparameter zur Gesamtbohrleistung beitragen:

Im Vergleich zu herkömmlichen Rotationssystemen unterstützen diese Parameter ein kontinuierlicheres Energieanwendungsmodell, das sich direkt auf die Konsistenz der Bohrgeschwindigkeit auswirkt.

Mechanismen hinter einer schnelleren Bohreffizienz

Die betriebliche Effizienz von aTop-Drive-Bohrgeräthängt eng mit dem Zusammenspiel mechanischer und hydraulischer Systeme zusammen.

Kontinuierlicher Stangenhandhabungszyklus

Einer der zeitaufwändigsten Schritte beim herkömmlichen Bohren ist der Rohranschluss. Oberantriebssysteme ermöglichen das Ausfahren des Bohrstrangs, ohne die Rotation vollständig zu stoppen. Dadurch werden Leerlaufzeiten reduziert und die Formationsstabilität im Bohrloch aufrechterhalten.

Multidirektionale Mastanpassungsfähigkeit

Durch mehrgelenkige Verbindungsstrukturen kann der Bohrrahmen den Winkel an unterschiedliche Arbeitsbedingungen anpassen. Dies reduziert die Notwendigkeit, die gesamte Maschine wiederholt neu zu positionieren, insbesondere auf beengten Baustellen.

Energienutzungsbilanz

Lastempfindliche Hydrauliksysteme sorgen dafür, dass die Motorleistung auch unter Bedingungen mit geringem Widerstand nicht verschwendet wird. Wenn die Formationshärte zunimmt, wird der Druck automatisch angepasst, um eine konstante Eindringkraft aufrechtzuerhalten.

Feldanwendungen in verschiedenen Umgebungen

Die Anpassungsfähigkeit von Top-Drive-Systemen ermöglicht den Einsatz in einem breiten Spektrum geologischer und klimatischer Bedingungen.

In Wüstenregionen erfordern lockere Sandschichten eine stabile Bohrlochwandunterstützung. In hochgelegenen Gebieten wirkt sich eine verringerte Luftdichte auf die Effizienz der Motorkühlung aus, sodass eine hydraulische Optimierung von entscheidender Bedeutung ist. In kalten Regionen ist die hydraulische Stabilität von entscheidender Bedeutung, um konsistente Fließeigenschaften aufrechtzuerhalten.

Zu den gängigen Anwendungsszenarien gehören:

- Öl- und Gasexplorationsbohrungen
- Brunnenbauprojekte
- Geologische Probenahmen
- Fundamentverstärkung und Pfahlbau

Diese vielfältigen Anwendungen zeigen, dass es bei der Bohreffizienz nicht nur auf die Geschwindigkeit ankommt, sondern auch auf die Aufrechterhaltung der Stabilität unter wechselnden Umweltbelastungen.

Technischer Vergleich: Konventioneller vs. Top-Drive-Ansatz

Dieser Vergleich verdeutlicht, warum sich Verbesserungen der Bohrleistung oft am deutlichsten in schwierigen geologischen Formationen und nicht in gleichmäßigen Bodenschichten bemerkbar machen.

Überlegungen zur betrieblichen Anpassungsfähigkeit und Sicherheit

Neben der Geschwindigkeit ist die Betriebsstabilität ein wichtiger Faktor bei der Konstruktion von Bohrsystemen. Load-Sensing-Hydrauliksysteme tragen dazu bei, plötzliche Druckstöße zu verhindern, die sowohl die Langlebigkeit der Ausrüstung als auch die Integrität des Bohrlochs beeinträchtigen können.

Spannsysteme mit hoher Haltekraft sorgen dafür, dass Bohrstangen beim Schlag oder bei der Rückwärtsdrehung stabil bleiben. Dadurch wird die Gefahr des Abrutschens bei Tiefbohrszenarien verringert.

Darüber hinaus verbessern Raupenfahrwerke die Verteilung des Bodenkontakts und ermöglichen eine stabile Bewegung auf unebenem Gelände, ohne die Bohrausrichtung zu beeinträchtigen.

Branchenbeobachtungen aus dem Feldeinsatz

Feldbeobachtungen aus verschiedenen Bauumgebungen legen nahe, dass Verbesserungen der Bohreffizienz am deutlichsten in der Übergangsgeologie sichtbar sind, wo sich die Bodenschichten häufig in kurzen Tiefen verschieben. In solchen Fällen sorgen Systeme wie das Multi Functional Anchoring Drilling Rig für eine gleichmäßige Rotation und reduzieren die Unterbrechungshäufigkeit.

Betreiber stellen häufig fest, dass die bedeutendste Verbesserung nicht nur in der Fähigkeit zum Bohren in tieferen Tiefen, sondern auch in einem gleichmäßigeren Fortschritt durch instabile Schichten liegt. Dies reduziert kumulative Verzögerungen bei Bohrprojekten mit mehreren Löchern.

Abschluss

In unterschiedlichen technischen Umgebungen erklärt die Integration von hydraulischer Steuerung, direkter Drehmomentübertragung und adaptivem Strukturdesign, warum moderne Bohrsysteme eine höhere Betriebskontinuität erreichen. DerTop-Drive-Bohrgerätstellt einen Wandel hin zu einem stabileren und reaktionsschnelleren Bohrverhalten in komplexen Formationen dar.

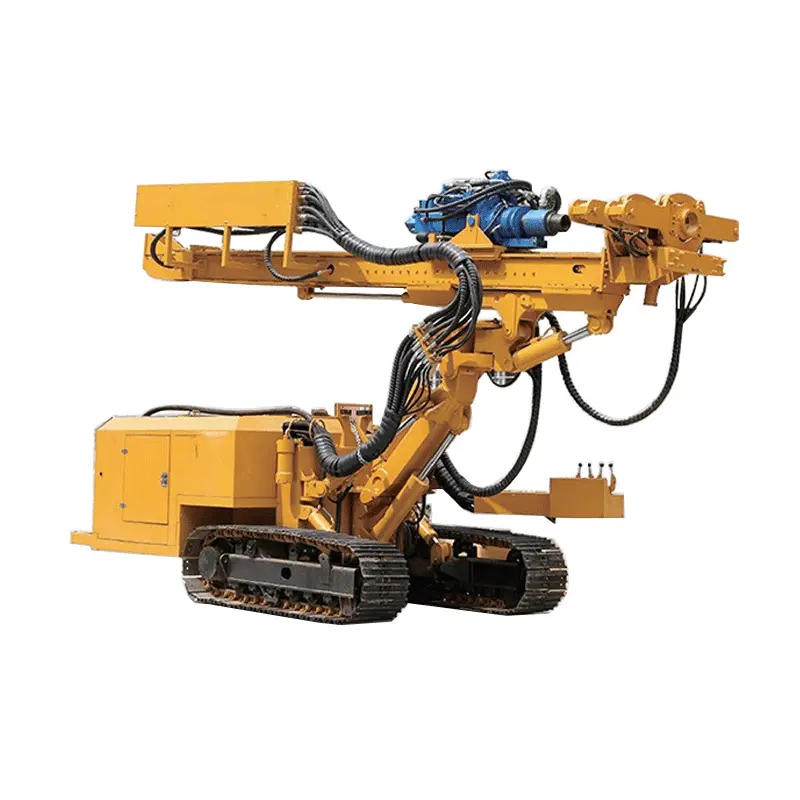

In diesem Zusammenhang bietet Wuxi Ruimai Engineering Machinery Co., Ltd. Bohrausrüstungslösungen wie die auf HB-500C basierende Bohrgeräteserie an, die Anwendungen in der geologischen Erkundung, im Brunnenbau und im Infrastrukturtiefbau unterstützen, bei denen eine gleichbleibende Bohrleistung unerlässlich ist.
