Was ist die Schritt-für-Schritt-Anleitung für die Verwendung einer Ankervorrichtung zur Fundamentunterstützung?

Was ist die Schritt-für-Schritt-Anleitung für die Verwendung einer Ankervorrichtung zur Fundamentunterstützung?

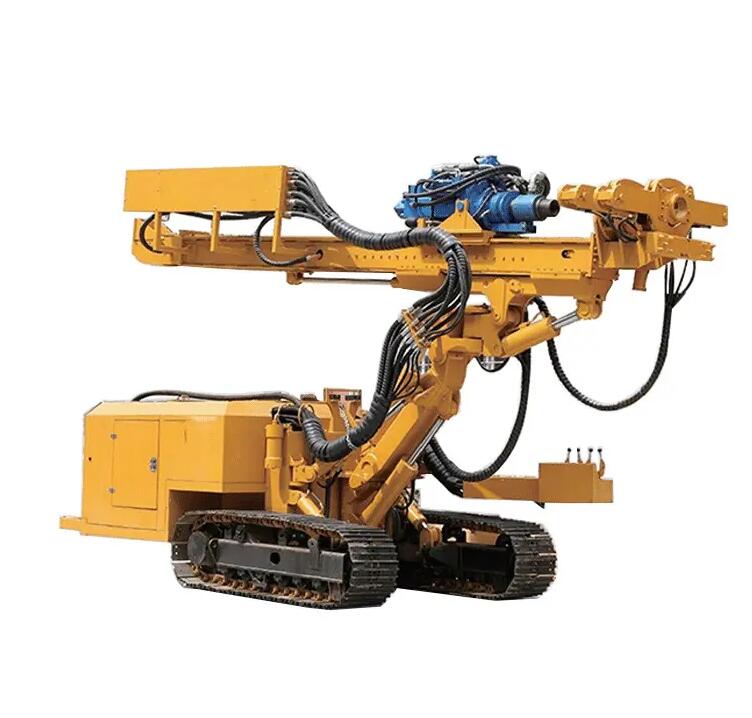

Stiftungsunterstützung mitAnkerplattformenist ein entscheidender Prozess in der Geotechnik, der die Stabilität und Sicherheit von Bauwerken unter schwierigen Boden- oder Felsbedingungen gewährleistet. Diese Spezialbohrmaschinen sind für die Installation von Erdankern, Zugbändern oder Erdnägeln konzipiert, die Fundamente, Stützmauern oder Böschungen verstärken. Der Betrieb einer Ankeranlage erfordert jedoch Präzision, technisches Wissen und die strikte Einhaltung von Sicherheitsprotokollen, um optimale Ergebnisse zu erzielen. Dieser Artikel bietet eine umfassende Schritt-für-Schritt-Anleitung zur Verwendung eines Ankergeräts zur Fundamentunterstützung und deckt die Vorbereitungs-, Bohr-, Installations- und Nachinstallationsverfahren ab.

Schritt 1: Vorbetriebsplanung und Standortbewertung

Vor dem Einsatz einer Ankeranlage muss eine gründliche Standortbewertung durchgeführt werden. Dazu gehört die Durchsicht geotechnischer Berichte, um die Bodenzusammensetzung, den Grundwasserspiegel und die Tragfähigkeitsanforderungen zu verstehen. Ingenieure bestimmen den Ankertyp (z. B. Injektionsanker, Spiralanker), die Tiefe, den Durchmesser und den Abstand basierend auf den strukturellen Anforderungen. Darüber hinaus wird der Standort auf Hindernisse wie unterirdische Versorgungsleitungen, natürliche Formationen oder bestehende Strukturen untersucht. Alle erforderlichen Genehmigungen und Sicherheitsfreigaben sollten vor der Mobilisierung eingeholt werden.

Schritt 2: Rig-Einrichtung und Kalibrierung

Sobald Sie vor Ort sind, positionieren Sie die Verankerungsanlage mithilfe von Auslegern oder Stabilisatoren auf einem stabilen, ebenen Untergrund, um ein Kippen während des Betriebs zu verhindern. Stellen Sie sicher, dass das Bohrgerät gemäß der technischen Planung auf die vorgesehenen Bohrpunkte ausgerichtet ist. Kalibrieren Sie die hydraulischen und elektronischen Systeme des Bohrgeräts, einschließlich Bohrwinkel, Drehmomenteinstellungen und Vorschubdruck, gemäß den technischen Spezifikationen. Führen Sie vor dem Betrieb eine Prüfung aller Komponenten wie Mast, Bohrgestänge und Hydraulikschläuche durch, um sicherzustellen, dass sie sich in optimalem Zustand befinden.

Schritt 3: Bohren und Lochvorbereitung

Beginnen Sie mit dem Bohren, indem Sie je nach Boden- oder Gesteinszustand den geeigneten Bohrer und die entsprechende Technik auswählen. Für weiche Böden kann Rotationsbohren mit einer Schnecke mit kontinuierlichem Schneckengang verwendet werden, während bei hartem Gestein möglicherweise Hammerbohren (Down-the-Hole Hammer, DTH) erforderlich ist. Überwachen Sie Parameter wie Bohrgeschwindigkeit, Drehmoment und Spüldruck, um die Lochintegrität aufrechtzuerhalten. Verwenden Sie beim Bohren ggf. Verrohrungs- oder Stabilisierungsflüssigkeiten, um ein Einsturz des Lochs zu verhindern. Sobald die Zieltiefe erreicht ist, reinigen Sie das Loch gründlich mit Luft- oder Wasserspülung, um Rückstände zu entfernen und eine ordnungsgemäße Haftfestigkeit des Ankers sicherzustellen.

Schritt 4: Ankerinstallation und Verguss

Setzen Sie die vorgefertigte Ankerbaugruppe (normalerweise eine Stahlspanne oder -stange) in das Bohrloch ein. Bereiten Sie für verpresste Anker die Mörtelmischung gemäß den Konstruktionsspezifikationen vor – in der Regel eine zementbasierte Schlämme mit Zusätzen für erhöhte Festigkeit und Korrosionsbeständigkeit. Pumpen Sie den Mörtel mit einem Kontraktor oder einem Mörtelschlauch von unten nach oben in das Loch und achten Sie darauf, dass keine Lufteinschlüsse zurückbleiben. Bei nachträglich injizierten Ankern ist zur Verbesserung der Tragfähigkeit nach der ersten Aushärtung eine Druckinjektion anzuwenden.

Schritt 5: Stress und Lock-Off

Nachdem der Vergussmörtel eine ausreichende Festigkeit erreicht hat (überprüft durch Labortests), spannen Sie den Anker mit einem Hydraulikheber auf die vorgesehene Last. Dieser als Vorspannung bezeichnete Vorgang stellt sicher, dass der Anker aktiv ist und den Kräften sofort standhalten kann. Überwachen Sie Dehnungs- und Druckmessgeräte während der Belastung, um die Einhaltung der Konstruktionstoleranzen zu bestätigen. Sobald die Ziellast erreicht ist, verriegeln Sie den Anker mit einer Baugruppe aus Lagerplatte und Mutter. Notieren Sie alle Belastungsdaten zur Qualitätssicherung und zukünftigen Referenz.

Schritt 6: Überprüfung und Dokumentation nach der Installation

Führen Sie Integritätstests wie Abhebetests oder Probebelastungen durch, um die Ankerleistung zu überprüfen. Installieren Sie bei Bedarf Korrosionsschutzsysteme (z. B. fettgefüllte Hülsen oder Epoxidbeschichtungen), um eine langfristige Haltbarkeit zu gewährleisten. Dokumentieren Sie abschließend den gesamten Prozess, einschließlich Bestandszeichnungen, Testberichten und Wartungsempfehlungen. Bei kritischen Strukturen kann eine regelmäßige Überwachung der Ankerlast und -verschiebung empfohlen werden.

Durch die Befolgung dieses systematischen Leitfadens können Betreiber eine sichere, effiziente und zuverlässige Fundamentunterstützung gewährleistenAnkerplattformen. Die Einhaltung von Industriestandards, wie denen der International Society for Soil Mechanics and Geotechnical Engineering (ISSMGE), ist für den Projekterfolg von entscheidender Bedeutung.
