​Detaillierte Erläuterung zweier Gesteinsbrechmethoden für multifunktionale Ankerbohrgeräte

Detaillierte Erläuterung zweier Gesteinsbrechmethoden für multifunktionale Ankerbohrgeräte

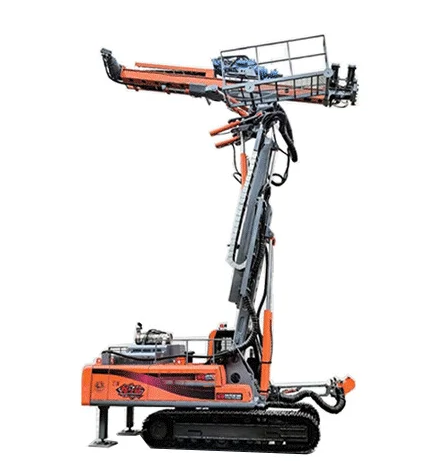

DerMultifunktionales Ankerbohrgerätist eine der gebräuchlichsten und wichtigsten Ausrüstungen bei technischen Bohrarbeiten. Dabei kommen nur zwei Gesteinsbrechmethoden zum Einsatz: Zum einen das Rotationsschneiden, das im Allgemeinen in Gesteinsformationen mit einem Härtekoeffizienten von f ≤ 8 eingesetzt wird; Das andere ist das Schlag-Rotations-Brechen, das typischerweise in umgebendem Gestein mit einem Härtekoeffizienten von f ≥ 8 eingesetzt wird.

Mechanismus des Gesteinsbrechens mit Drehbohrgeräten

Drehbohrgeräte brechen Gestein, indem sie mit mehrschneidigen Schneidmeißeln das Gestein drehen und zerschneiden und so ein kreisförmiges Bohrloch bilden. Für den Gesteinsbruch mit rotierendem Schneidwerkzeug sind folgende Bedingungen erforderlich:

① Das Bohrgerät muss über ein ausreichendes Drehmoment verfügen, um das Widerstandsmoment beim Meißelschneiden zu überwinden.

② Das Bohrgerät muss eine bestimmte Ausgangsgeschwindigkeit haben, um die Drehung der Bohrstange und des Bohrers anzutreiben.

③ Um die Vorschubbewegung des Meißelschneidens zu erreichen, muss ein bestimmter Axialschub auf die Bohranlage ausgeübt werden, d. h. ein bestimmter Überdruck auf den Bohrer.

Mechanismus des Gesteinsbrechens mit Schlag- und Drehbohrgeräten

Der Gesteinsbrechmechanismus von Schlagdrehbohrgeräten ist wie folgt: Unter der Wirkung von Schlagspannungswellen schneidet der Bohrer mit einer bestimmten Schlagfrequenz die lokale Gesteinsoberfläche unterhalb seiner Kanten. Während der Schlagbewegung dreht sich auch der Bohrer, wodurch er das Gestein innerhalb eines 360°-Bereichs im Bohrloch brechen kann. Der Schlag-Rotations-Gesteinsbruch erfordert die folgenden Bedingungen:

① Der Gesteinsbohrer muss über eine bestimmte Schlagenergie und Schlagfrequenz verfügen;

② Die Abtriebswelle des Gesteinsbohrers muss sich um 360° drehen und gleichzeitig eine lineare Schlagbewegung ausführen.

③ Auf den Gesteinsbohrer muss ein gewisser Axialschub ausgeübt werden.

Aus den Gesteinsbrechmechanismen geht hervor, dass dieMultifunktionales AnkerbohrgerätDas rotierende Gesteinsbrechen wird hauptsächlich zum Bohren von Ankerlöchern in Straßen mit weichem Dachzustand eingesetzt, wie z. B. Kohleflözen oder Halbkohlegesteinsflözen (im Allgemeinen mit einem Gesteinsstabilitätskoeffizienten f < 8). Im Gegensatz dazu wird der Schlag-Rotations-Gesteinsbruch zum Bohren in Felsstraßen mit härteren Dachverhältnissen (in der Regel mit Felsstabilitätsbeiwert f ≥ 8) eingesetzt.
